Koube Prensip

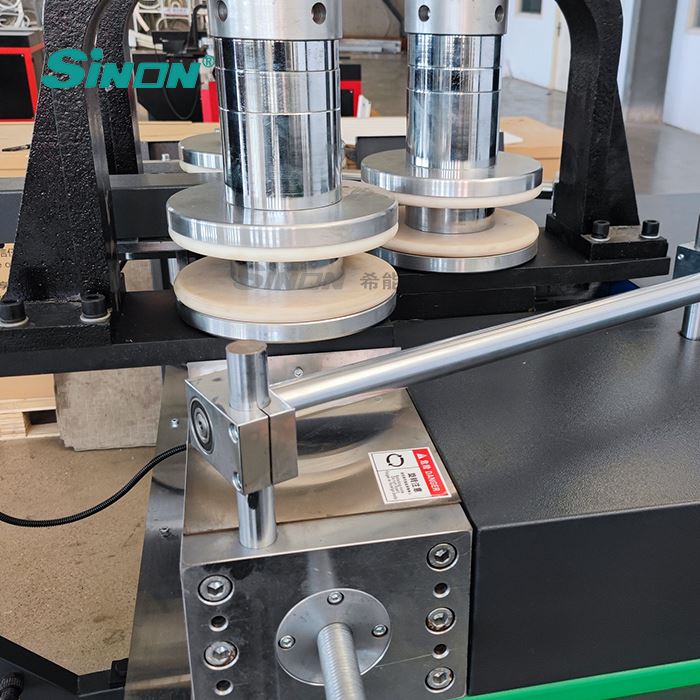

Machin nan apwopriye pou koube pwofil aliminyòm / metal ak diferan seksyon kwa. Li ekipe ak 3 seri woulèt wotasyon, 2 seri woulèt pwofil ak 1 seri mekanis manje idwolik spindle. Yo itilize pwezante fotoelektrik, atravè woulèt ki matche ak seksyon pwofil la ak prensip twa pwen ki fòme yon sèk, pou kontwole otomatikman deplasman roulo mitan an (direksyon aks Y), sa ki pèmèt pwofil la pliye yon fwa oswa plizyè fwa ( Direksyon X-aks) ant twa seri woulèt nan reyon ki nesesè yo.
Plizyè fòm koube
Machin sa a ka pliye divès fòm tankou C ki gen fòm, U ki gen fòm, sikilè, eliptik, milti-reyon konbine fòm, elatriye pou reyalize yon varyete efè koube. Ou ka jwenn reyon an ak longè ark atravè kalkil oksilyè, se sa ki, konnen longè kòd la ak wotè kòd la. Si reyon koube premye pwofil la pa kòrèk, dezyèm pwofil la ka koube avèk presizyon ki baze sou rezilta kalkil yo. Ou kapab tou korije gwosè arc nan fonksyon manyèl nan sistèm nan.
Deskripsyon
- Pwofil la ka woule ak fòme nan yon sèl ale, epi li kapab tou bese ak fòme repete jan sa nesesè.
- Twa aks yo se tout rach kondwi ak tout gen aparèy "anti-enklinasyon".
- Presizyon pwezante Y-aks la wo, epi li ka asire segondè presizyon pwezante lè file koton an deplase pi devan ak dèyè. Presizyon nan pozisyon repete se mwens pase oswa egal a 0.01mm, ki se apwopriye pou pwosesis koube arc difisil ak koube varyab.
- Mekanis transmisyon wotasyon X-aks la gen yon gwo koupl kondwi epi li apwopriye pou koube pwofil gwo seksyon.
- Machin nan gen bèl aparans, segondè fòs mekanik, bon estabilite estriktirèl. Li se kapab kenbe tèt ak patikilyèman gwo fòs rupture.
- Mwazi yo Customized dapre desen pwofil kliyan an ak desen pwosesis.
Spesifikasyon
| Pouvwa total |
13KW 3 axe wotasyon servo motè × 3KW + 1 motè estasyon idwolik × 4KW |
| Antre vòltaj | 380V 50hz 3p |
| Vitès roulo | 0-15 rpm |
| Maksimòm dyamèt mwazi roulo | 380mm |
| Dyamèt roulo | 80mm |
| Longè arbr efikas | 330mm |
| Fiks distans sant arbr | 400 ~ 600mm reglabl |
| Y-aks silenn idwolik poussée | 30 tòn |
| X-aks pwezante presizyon | <0.5mm |
| Repetabl presizyon pwezante nan silenn Y-aks | Mwens pase oswa egal a 0.01mm |
| Vwayaj aks Y | 250mm |
| Z-aks konjesyon serebral | 100mm |
| X-aks koupl maksimòm | 6000n.m |
| Reyon pwosesis minimòm (ark enteryè) | 100mm |
| Maksimòm seksyon pwosesis pwofil | lajè 200mm, wotè axial 250mm |
| Dimansyon jeneral | 1400mm * 1200mm * 1500mm |
| Pwa machin | 2200kg |
